WARNING

Although Minecraft is built using OpenGL, as of version 1.17+ you cannot use legacy OpenGL methods to render your own things. Instead, you must use the new BufferBuilder system, which formats rendering data and uploads it to OpenGL to draw.

간단히 요약하자면, Minecraft의 렌더링 시스템을 사용하거나, GL.glDrawElements()를 활용하는 자체 렌더링 시스템을 구축하여야 합니다.

이 튜토리얼에서는 새로운 렌더링 시스템을 만들며 렌더링의 기본 사항과 주요 용어, 개념에 대해 알아볼 것입니다.

Minecraft에서 렌더링은 여러 DrawContext 메서드를 통하여 추상화 되어있어, 이 튜토리얼에 언급된 대로 하지 않아도 되지만, 그래도 렌더링의 기본 개념을 이해할 필요는 있습니다.

Tessellator

Tessellator는 Minecraft에서 렌더링에 사용하는 기본(Main) 클래스입니다. 이는 싱글톤이므로, 게임에 오직 하나의 인스턴스만 존재할 수 있습니다. Tessellator.getInstance()를 사용하여 인스턴스를 불러올 수 있습니다.

BufferBuilder

BufferBuilder는 OpenGL에 렌더링 데이터의 형식을 지정하고 업로드하는 클래스입니다. 이는 화면에 게임을 그리기 위하여 OpenGL에 업로드되는 Buffer를 생성합니다.

Tessellator는 렌더링 데이터의 형식을 지정하고 업로드를 하는 데 쓰이는 BufferBuilder를 생성하기 위하여 사용됩니다.

BufferBuilder 초기화 하기

BufferBuilder에 무엇이든 쓰기 전에, 먼저 초기화해야 합니다. 이는 VertexFormat 및 그리기 모드를 사용하고 BufferBuilder를 반환하는 Tessellator#begin(...) 메서드를 사용하여 할 수 있습니다.

꼭짓점 포맷

VertexFormat은 데이터 버퍼에 포함할 요소를 정의하고 어떻게 물체가 OpenGL에서 처리되어야 하는지에 대한 개요를 만듭니다.

VertexFormat에는 다음과 같은 요소가 있습니다.

요소	포맷
BLIT_SCREEN	{ position (3 floats: x, y and z), uv (2 floats), color (4 ubytes) }
POSITION_COLOR_TEXTURE_LIGHT_NORMAL	{ position, color, texture uv, texture light (2 shorts), texture normal (3 sbytes) }
POSITION_COLOR_TEXTURE_OVERLAY_LIGHT_NORMAL	{ position, color, texture uv, overlay (2 shorts), texture light, normal (3 sbytes) }
POSITION_TEXTURE_COLOR_LIGHT	{ position, texture uv, color, texture light }
POSITION	{ position }
POSITION_COLOR	{ position, color }
LINES	{ position, color, normal }
POSITION_COLOR_LIGHT	{ position, color, light }
POSITION_TEXTURE	{ position, uv }
POSITION_COLOR_TEXTURE	{ position, color, uv }
POSITION_TEXTURE_COLOR	{ position, uv, color }
POSITION_COLOR_TEXTURE_LIGHT	{ position, color, uv, light }
POSITION_TEXTURE_LIGHT_COLOR	{ position, uv, light, color }
POSITION_TEXTURE_COLOR_NORMAL	{ position, uv, color, normal }

그리기 모드

그리기 모드는 데이터가 그려지는 방법을 결정합니다. 다음과 같은 그리기 모드를 사용할 수 있습니다:

그리기 모드	설명
DrawMode.LINES	각 요소는 2개의 꼭짓점으로 구성되며 단일 선으로 표시됩니다.
DrawMode.LINE_STRIP	첫 번째 선만 2개의 꼭짓점을 가집니다. 이후 꼭짓점은 기존에 있던 꼭짓점과 연결되어, 연속적인 줄을 만듭니다.
DrawMode.DEBUG_LINES	DrawMode.LINES와 비슷하지만, 항상 선이 화면에서 1px 너비로 표시됩니다.
DrawMode.DEBUG_LINE_STRIP	DrawMode.LINE_STRIP과 같지만, 항상 선이 화면에 1px 너비로 표시됩니다.
DrawMode.TRIANGLES	각 요소가 3개의 꼭짓점으로 만들어져, 삼각형이 구성합니다.
DrawMode.TRIANGLE_STRIP	첫 삼각형만 세 개의 꼭짓점을 가집니다. 이후 추가된 꼭짓점은 기존에 있던 두 꼭짓점으로 새 삼각형을 구성하게 됩니다.
DrawMode.TRIANGLE_FAN	첫 삼각형만 세 개의 꼭짓점을 가집니다. 이후 추가된 꼭지점은 기존에 있던 첫 번째 꼭지점과 마지막 꼭지점으로 새 삼각형을 구성하게 됩니다.
DrawMode.QUADS	각 요소가 4개의 꼭짓점으로 만들어져, 사각형을 구성합니다.

BufferBuilder 쓰기

BufferBuilder가 초기화 되면, 이제 데이터를 쓸 수 있습니다.

BufferBuilder로 버퍼를 만들거나, 꼭짓점끼리 서로 연결할 수 있습니다. 꼭짓점을 추가하려면, buffer.vertex(matrix, float, float, float) 메서드를 사용합니다. matrix 매개변수는 변환 행렬로, 아래에서 더 자세하게 설명할 예정입니다. 세 float 매개변수는 꼭짓점의 (x, y, z) 좌표를 의미합니다.

사용하면 꼭짓점에 추가적인 정보를 추가할 수 있게 꼭짓점 빌더가 반환됩니다. 정보를 추가할 때 추가한 VertexFormat 순서를 따르는 것이 중요합니다. 그렇지 않으면 OpenGL이 데이터를 제대로 해석하지 못할 수 있습니다. 꼭짓점 빌딩을 끝마친 후, 끝나기 전까지 버퍼에 데이터를 추가하거나 계속해서 꼭짓점을 더 추가하세요.

컬링의 개념을 이해하는 것도 가치 있는 일입니다. 컬링은 플레이어의 시야에서 보이지 않는 3차원 면을 제거하는 기법입니다. 만약 면의 꼭지점이 잘못된 순서로 배열되어 있으면, 컬링으로 인해 면이 정상적으로 렌더링되지 않을 수 있습니다.

변환 행렬이 무엇인가요?

변환 행렬은 벡터를 변환하기 위하여 사용되는 4x4 행렬입니다. Minecraft에서는, 변환 행렬은 꼭지점 생성에서 입력된 좌표를 변환하는 게 끝입니다. 변환을 통해 꼭지점의 크기를 키우거나, 움직이거나, 회전할 수 있습니다.

때로는 위치 행렬 또는 모델 행렬이라고도 합니다.

일반적으로 DrawContext의 MatrixStack 클래스를 통하여 가져올 수 있습니다.

drawContext.getMatrices().peek().getPositionMatrix();

실전 예시: 삼각형 스트립 렌더링하기

현실적인 예시로 BufferBuilder를 쓰는 방법을 설명하는 것이 더 쉽습니다. DrawMode.TRIANGLE_STRIP 그리기 모드와 POSITION_COLOR 꼭지점 포맷으로 무언가를 렌더링하고 싶다고 가정해봅시다.

순서대로 HUD에 꼭짓점을 그려봅시다.

(20, 20)
(5, 40)
(35, 40)
(20, 60)

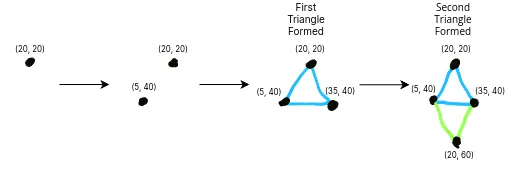

TRIANGLE_STRIP 그리기 모드를 사용했으므로, 꼭짓점을 그리면 다음과 같은 과정을 거쳐 사랑스러운 다이아몬드가 렌더링될 것입니다.

이 튜토리얼에서는 HUD에 그리고 있으므로, HudRenderCallback 이벤트를 사용하겠습니다.

HudElementRegistry.addLast(ResourceLocation.fromNamespaceAndPath(ExampleMod.MOD_ID, "last_element"), hudLayer());
	if (false) {
		return;
	}

	// :::2
	Matrix3x2fStack matrices = drawContext.pose();

	// Store the total tick delta in a field, so we can use it later.
	totalTickProgress += tickCounter.getGameTimeDeltaPartialTick(true);

	// Push a new matrix onto the stack.
	matrices.pushMatrix();
	// :::2

	// :::2
	// Scale the matrix by 0.5 to make the triangle smaller and larger over time.
	float scaleAmount = Mth.sin(totalTickProgress / 10F) / 2F + 1.5F;

	// Apply the scaling amount to the matrix.
	// We don't need to scale the Z axis since it's on the HUD and 2D.
	matrices.scale(scaleAmount, scaleAmount);
	// :::2
	matrices.scale(1 / scaleAmount, 1 / scaleAmount);
	matrices.translate(60f, 60f);
	// :::3
	// Lerp between 0 and 360 degrees over time.
	float rotationAmount = totalTickProgress / 50F % 360;
	matrices.rotate(rotationAmount);
	// Shift entire square so that it rotates in its center.
	matrices.translate(-20f, -40f);
	// :::3

	// :::2

	// We do not need to manually write to the buffer. DrawContext methods write to GUI buffer in `GuiRenderer` at the end of preparation.

	// Pop our matrix from the stack.
	matrices.popMatrix();
	// :::2

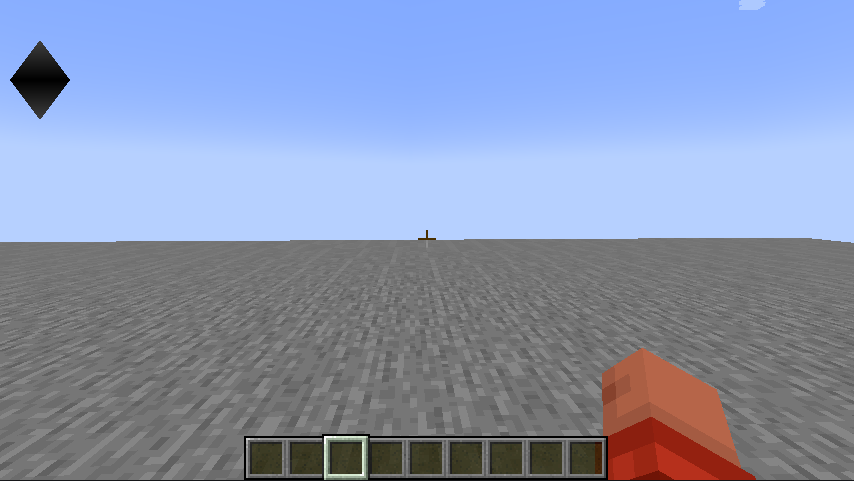

이렇게 하면 HUD에 두 삼각형이 그려지게 됩니다.

TIP

색을 지정하거나 꼭짓점의 위치를 옮겨 어떤 변화가 일어나는지 알아보세요! 다른 그리기 모드와 꼭짓점 포맷을 사용해 볼 수도 있습니다.

MatrixStack

어떻게 BufferBuilder를 쓰는지 알았다면, 이제 어떻게 모델을 움직이고, 좀 더 멋진 분들은 어떻게 애니메이션을 적용할지 궁금할 수도 있습니다. 이제 MatrixStack 클래스가 나설 때입니다.

MatrixStack 클래스에는 다음 메서드가 포함되어 있습니다.

• push() - 새 행렬을 스택으로 (밀어) 넣습니다.
• pop() - 스택의 최상단 행렬을 소거합니다.
• peek() - 스택의 최상단 행렬을 반환합니다.
• translate(x, y, z) - 최상단 스택을 이동합니다.
• scale(x, y, z) - 최상단 스택의 크기를 조절합니다.

다음 섹션에서 알아볼 쿼터니언을 통해 최상단 행렬을 곱할 수도 있습니다.

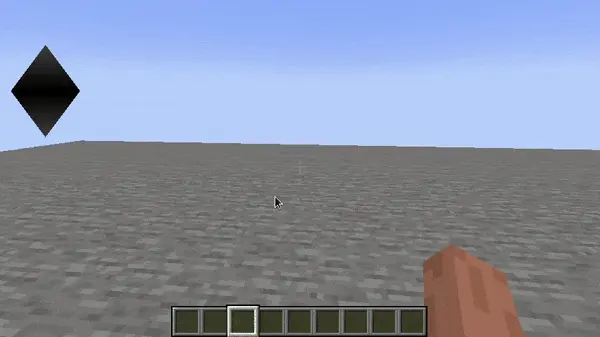

위 예시에서는, MatrixStack과 tickDelta (프레임이 변경될 때 소요된 시간) 를 통해 다이아몬드의 크기를 조절할 수 있습니다.

WARNING

You must first push the matrix stack and then pop it after you're done with it. If you don't, you'll end up with a broken matrix stack, which will cause rendering issues.

행렬을 변환하기 전에 행렬 스택을 넣었는지 확인하세요!

Matrix3x2fStack matrices = drawContext.pose();

// Store the total tick delta in a field, so we can use it later.
totalTickProgress += tickCounter.getGameTimeDeltaPartialTick(true);

// Push a new matrix onto the stack.
matrices.pushMatrix();
// Scale the matrix by 0.5 to make the triangle smaller and larger over time.
float scaleAmount = Mth.sin(totalTickProgress / 10F) / 2F + 1.5F;

// Apply the scaling amount to the matrix.
// We don't need to scale the Z axis since it's on the HUD and 2D.
matrices.scale(scaleAmount, scaleAmount);

// We do not need to manually write to the buffer. DrawContext methods write to GUI buffer in `GuiRenderer` at the end of preparation.

// Pop our matrix from the stack.
matrices.popMatrix();

쿼터니언 (움직이는 것)

쿼터니언은 3차원에서 회전을 표현하는 방법입니다. 이는 MatrixStack의 최상단 행렬을 multiply(Quaternion, x, y, z) 메소드를 통해 회전할 때 사용됩니다.

Minecraft가 RotationAxis 도구 클래스에 여러 쿼터니언 인스턴스를 먼저 생성해 두었기 때문에 쿼터니언 클래스를 바로 사용할 필요는 없습니다.

그럼 다이아몬드의 Z축을 회전해 봅시다. MatrixStack과 multiply(Quaternion, x, y, z) 메소드를 통해 회전할 수 있습니다.

// Lerp between 0 and 360 degrees over time.
float rotationAmount = totalTickProgress / 50F % 360;
matrices.rotate(rotationAmount);
// Shift entire square so that it rotates in its center.
matrices.translate(-20f, -40f);

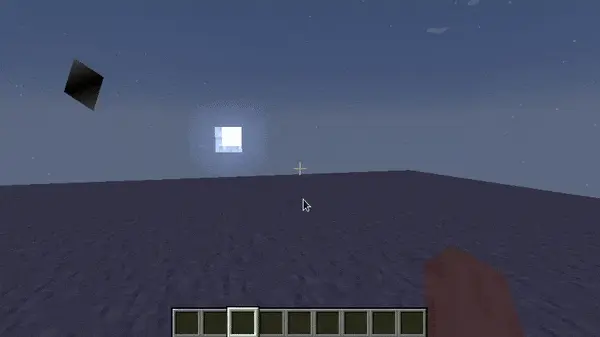

결과는 다음과 같습니다.
